Caldaia a combustione
Le tipologie di generatore Caldaia a combustione standard, Caldaia a gas a condensazione e Caldaia a bassa temperatura hanno una pagina di dettaglio che, a seconda dei servizi gestiti dal generatore, presenta ulteriori sezioni: RISCALDAMENTO e A.C.S.

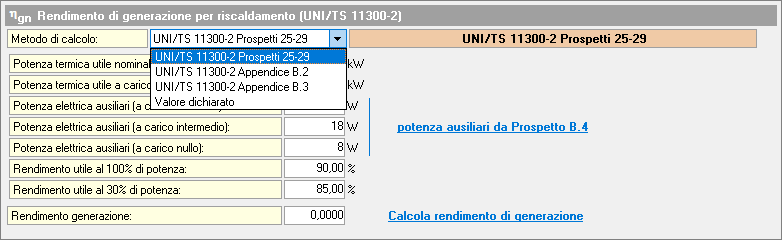

Metodo di calcolo
Per il calcolo del rendimento del generatore sono disponibili diverse opzioni: Appendice B.2, Appendice B.3 e Prospetti 25-29 della UNI/TS 11300-2, oltre al metodo Valore dichiarato. A seconda della modalità selezionata, il software attiva o disattiva i campi necessari per l'inserimento dei dati specifici, come ad esempio la tipologia di bruciatore, il rendimento utile a diversi carichi e altre informazioni richieste dalla normativa di riferimento.
NOTA
A seconda della scelta effettuata, il software rende modificabili o meno i dati successivi.
Dati richiesti
I dati della potenza termica utile e della potenza degli ausiliari elettrici del generatore sono obbligatori.
Le potenze degli ausiliari possono essere calcolate selezionando la funzione Potenza ausiliari da Prospetto B.4 dopo avere inserito la potenza termica utile nominale.
Selezionando Ok, i dati relativi a Potenza elettrica ausiliari (a carico nominale), Potenza elettrica ausiliari (a carico intermedio) e Potenza elettrica ausiliari (a carico nullo) saranno completati in automatico.
È fondamentale indicare questi valori, poiché in caso contrario si ignorerebbe un fabbisogno elettrico che riduce l'apporto termico dell'edificio e si otterrebbe una classe energetica più favorevole rispetto a quella reale.

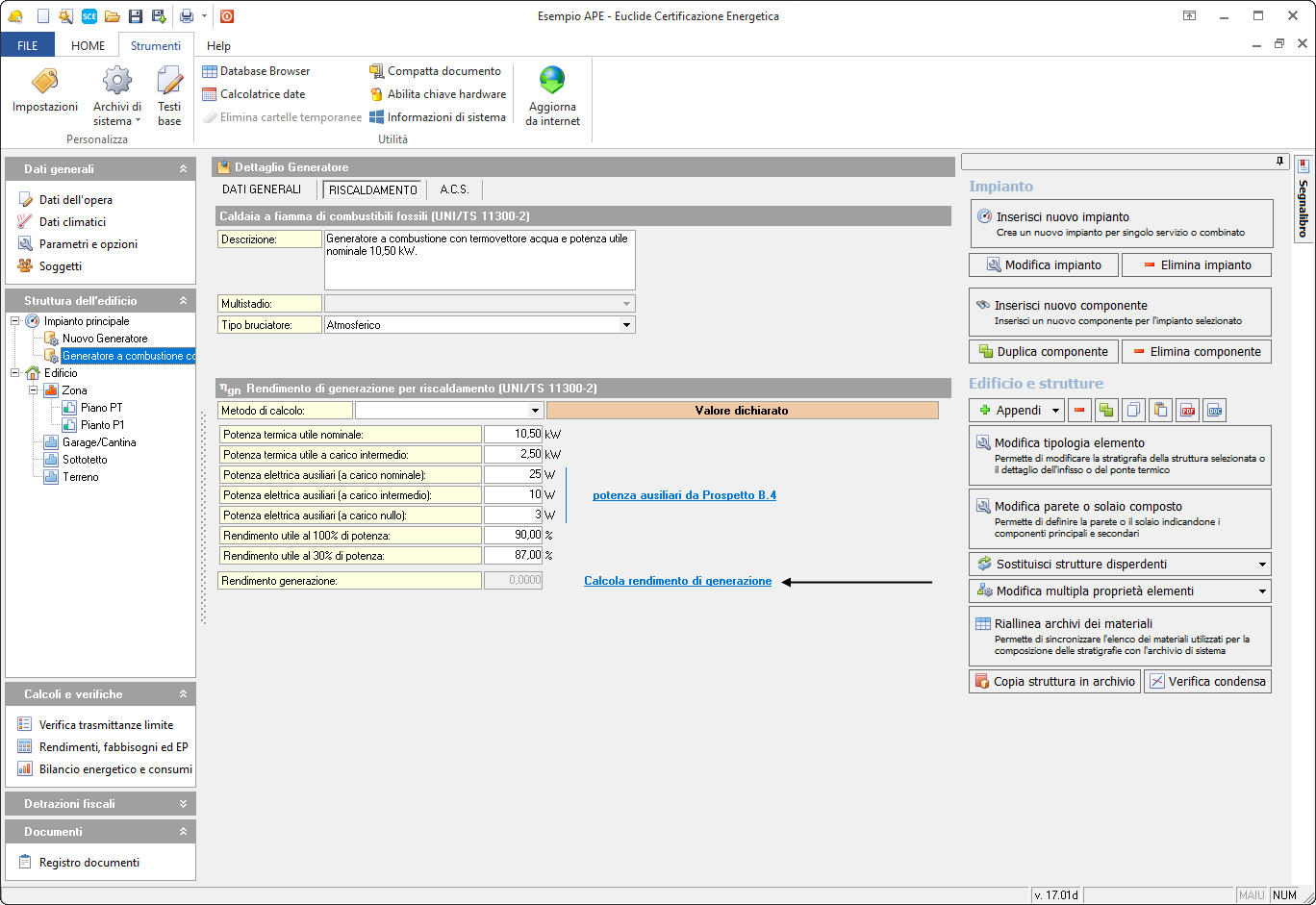

Calcolo rendimento di generazione
Per il calcolo del rendimento di generazione, bisogna utilizzare il comando Calcola rendimento di generazione, situato all'interno della sotto-sezione denominata Rendimento di generazione per riscaldamento (UNI/TS 11300-2).
Al passo successivo si aprirà una finestra in cui sarà necessario compilare diversi campi. È importante ricordare che i campi disponibili dipendono dal metodo selezionato nel campo Metodo di calcolo.

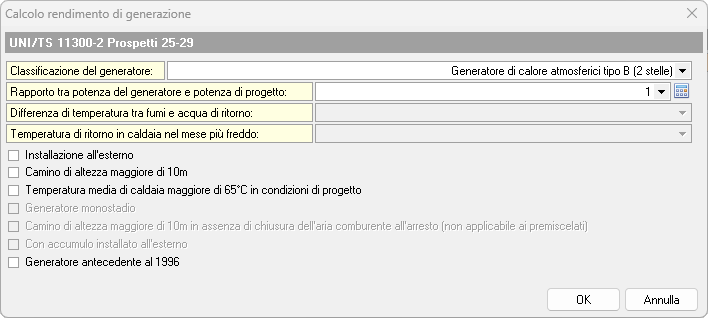

UNI/TS 11300-2 Prospetti 25-29
Scegliendo il metodo di calcolo UNI/TS 11300-2 Prospetti 25-29, la finestra richiederà la compilazione dei seguenti campi:
Classificazione del generatoreRapporto tra potenza del generatore e potenza di progettoDifferenza di temperatura tra fumi e acqua di ritornoTemperatura di ritorno in caldaia nel mese più freddo
I campi Differenza di temperatura tra fumi e acqua di ritorno e Temperatura di ritorno in caldaia nel mese più freddo sono visualizzati esclusivamente quando, nel campo Classificazione del generatore, è selezionata l'opzione Generatori di calore a gas a condensazione (4 stelle).
Le opzioni flaggabili vengono rese disponibili in funzione della selezione effettuata nel campo Classificazione del generatore.

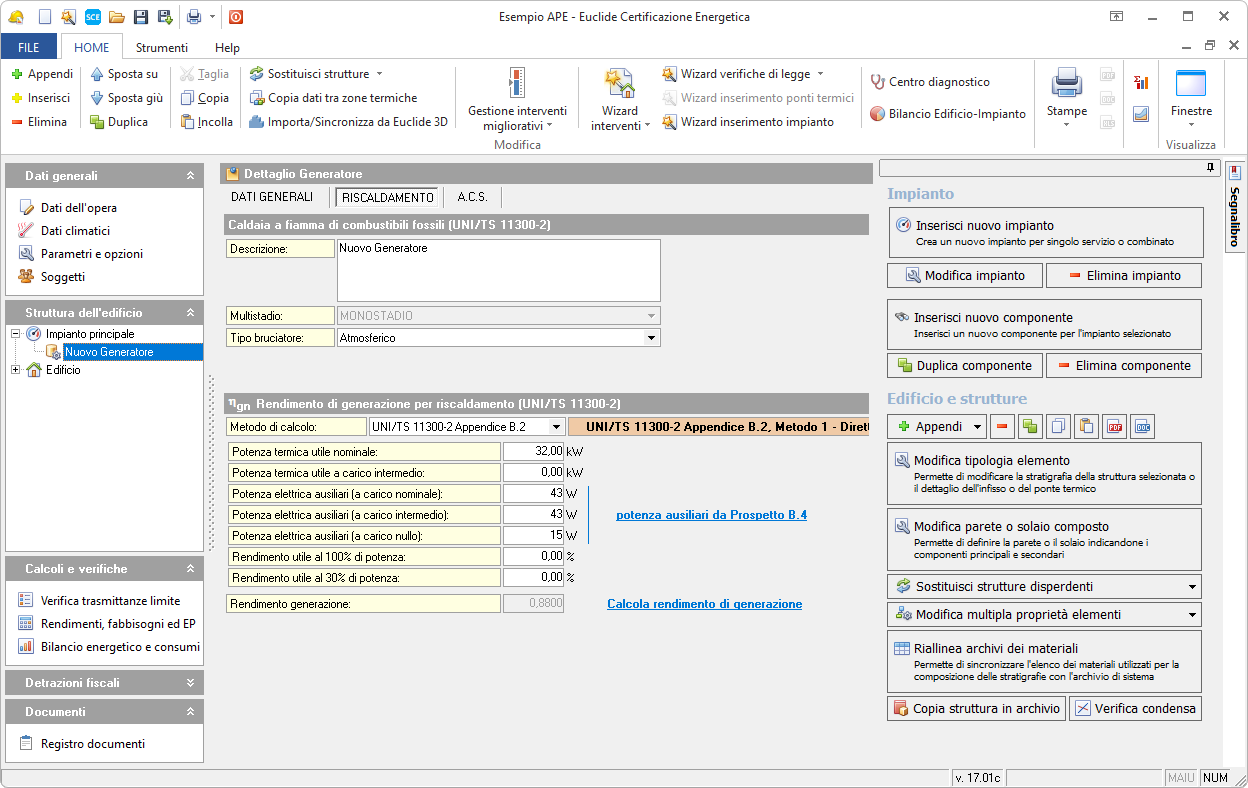

UNI/TS 11300-2 Appendice B.2

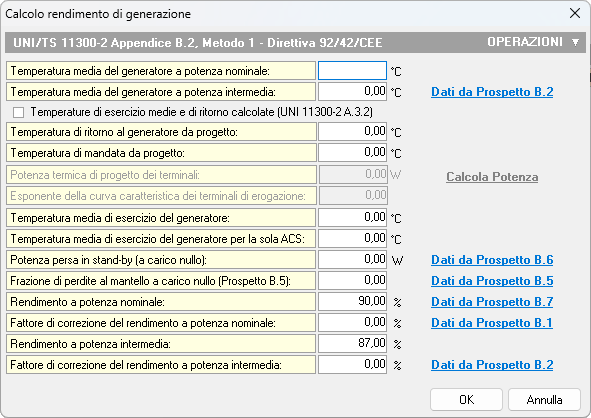

Se si sceglie il metodo di calcolo UNI/TS 11300-2 Appendice B.2, nella finestra di Calcola rendimento di generazione, occorre compilare tutti i dati.
NOTA
Questo metodo di calcolo è da adottare nel caso di generatori di calore per i quali i dati siano dichiarati dal fabbricante ai sensi della Direttiva 92/42/CEE (dati di prodotto).

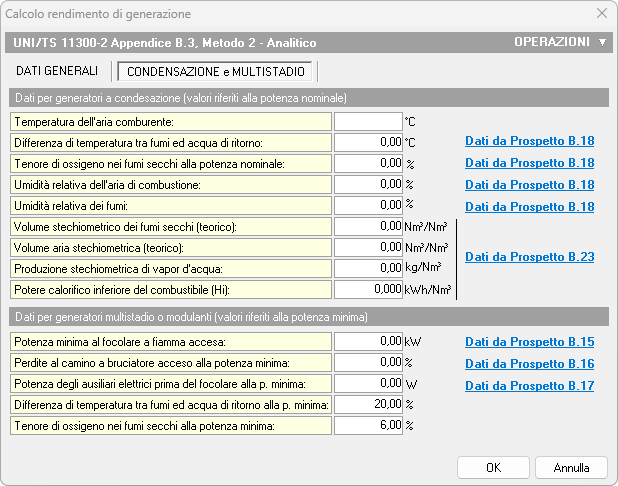

UNI/TS 11300-2 Appendice B.3
Se si sceglie il metodo di calcolo UNI/TS 11300-2 Appendice B.3, nella finestra di Calcola rendimento di generazione, occorre compilare tutti i dati.
NOTA
Questo metodo di calcolo è da adottare nel caso di generatori di calore per i quali non siano stati forniti i dati di prodotto o in presenza di generatori multistadio.

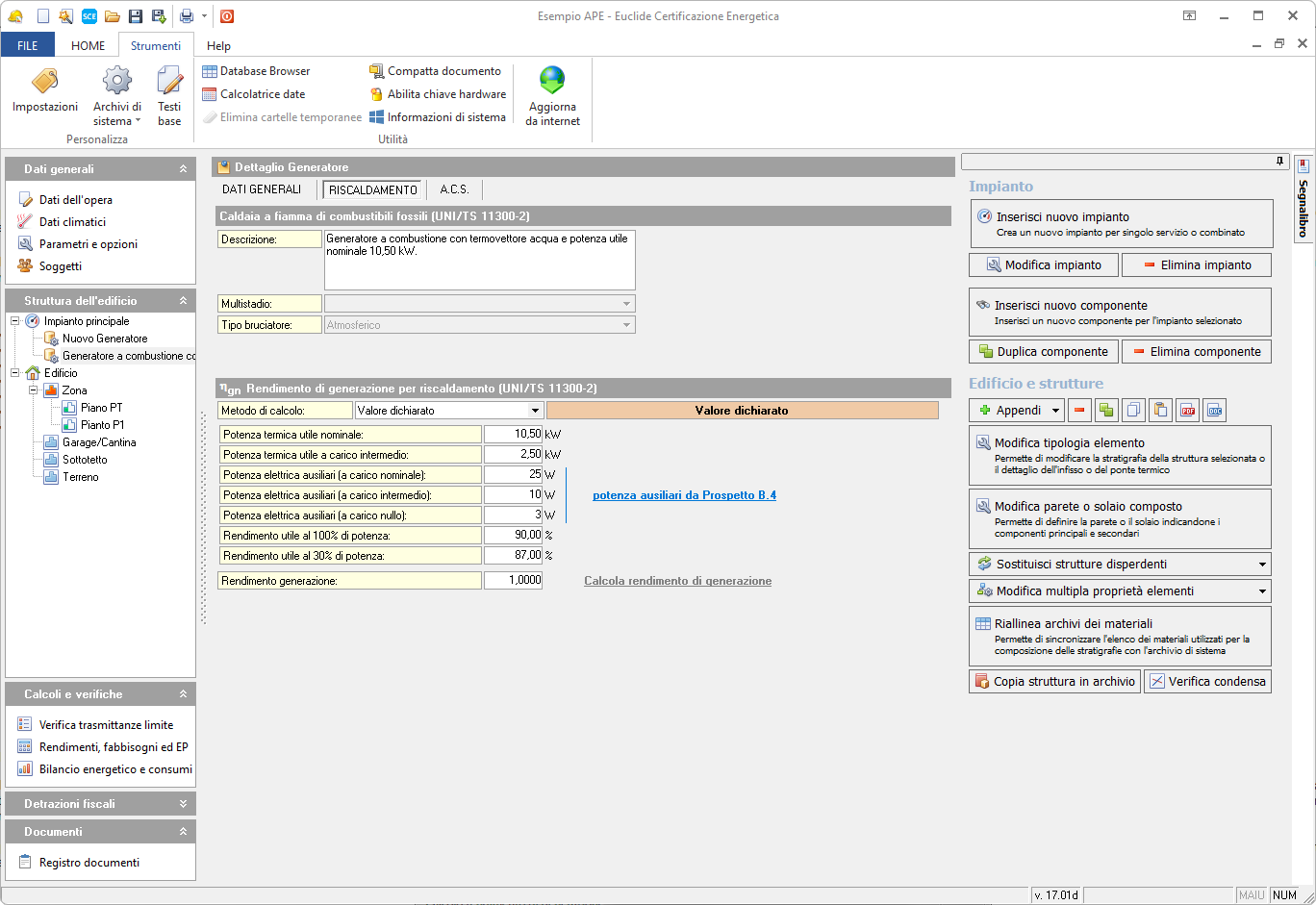

Valore dichiarato
Se si sceglie il metodo di calcolo valore dichiarato, il tasto Calcola rendimento di generazione sarà disabilitato e il valore dichiarato dal produttore dovrà essere inserito direttamente nel campo Rendimento generazione.
NOTA
Se si lascia indicato il valore 1, significa che non ci sono perdite. Questa impostazione non è sempre corretta.
